JX-PK-002 停车场ETC天线

JX-PK-002 停车场ETC天线

1. 概述

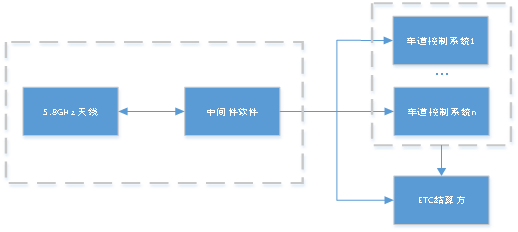

       本产品专门针对ETC车辆管理应用而设计,可用于机场、火车站、医院、加油站、商业中心、工业园区等城市ETC应用领域。产品主要基于ETC车辆管理的典型现状和管理者的实际需求,以我公司自主研发的DSRC 5.8GHz微波读写设备(ETC电子收费专用短程通信路侧单元)为核心,配备设备相应的中间件控制软件,与道路车道控制系统结合,在道路出入口实现ETC电子不停车通行功能。

产品兼容国内主流的车道控制系统,有着成熟对接ETC结算平台的经验,支持ETC结算平台快速部署、稳定运行。

产品参考标准如下:
1.收费公路联网收费多义性路径识别技术要求 交通运输部公路科学研究院 2015 ;
2.收费公路联网收费技术要求 ITSC 2007.10.19 ;
3.收费公路联网电子不停车收费技术要求 ITSC 2011.02.23 ;
4.电子收费 专用短程通讯 第1部分: 物理层 GB/T 20851.1-2007 国家质量监督检验检疫总局 ;
5.电子收费 专用短程通讯 第5部分: 物理层主要参数测试方法 GB/T 20851.5-2007 国家质量监督检验检疫总局 ;

产品特点:
       本产品为新一代智能停车管理专用DSRC微波读写设备,该设备实现了一体化设计,摒弃了业界前期天线+控制器的方案,大幅度简化了安装、使用和维护管理的要求。主要特点如下:

特点 描述
高兼容性 兼容多款电子标签,兼容国内、国际DSRC标准
高适应性 多种天线安装方式,支持灵活调节天线覆盖区域(3m-8m) 适应不同应用场景和环境需求
高安全性 采用高安全的密钥保护算法,配备安全认证和数据加密机制,以保护停车场交易数据的安全
高可用性 采用数字调制和输出功率控制技术,具备良好的稳定性和一致性;
设备支持自检、远程维护,能实现故障装态精确上报和软件升级; 工作参数灵活配置、支持远程断电恢复,使用方便。
高可靠性 精准的通讯区域分割技术,有效抑制防旁道干扰、跟车干扰;
外壳防护等级高,适应全天候室外恶劣工作环境;
所有接口带有防雷击和光电隔离保护;
易部署性 输入电源支持直流DC 12~24V宽电压范围,易于匹配常规的电源适配器;
支持RJ45和RS485多种通讯方式,方便工程施工。

硬件设计
天线产品采用了业界先进的DSRC专用芯片,配备成熟的主控芯片、通信芯片,实现智能停车场ETC通讯缴费,以达到车主快速通行。
产品具备MCU主控部件、通信部件、状态指示部件、PSAM安全部件、时钟部件、温度补偿、电源供电部件。
1.主控部件:采用成熟稳定的意法半导体主控IC,实现天线产品主要业务功能。
2.通信部件:通信部件包含DSRC 5.8GHz微波通信、RS485和RJ45网口通信,其中DSRC为核心部件。
3.时钟部件:给主控IC、通信部件IC提供稳定的时钟信号,以支持系统的稳定运行。
4.温度补偿:主要用于在环境恶劣情况下对时钟进行相应的校准,以提升通讯的稳定性。
5.PSAM部件:PSAM卡电路主要用于保护停车场交易过程的安全,通过主控IC进行应用配合,实现安全认证和数据加密保护。
6.状态指示:通过蜂鸣器、LED指示灯来清晰的指示产品工作中的运行、故障等状态。主控部件的状态应用也会定时将状态通过通信接口传至中间件软件,进而上报给停车应用管理平台。
7.电源部件:主要给主控部件、通信部件、PSAM部件、状态指示部件提供稳定的供电电源,电源输入支持12~24V宽电压输入。

软件设计
天线产品软件主要由各个数据通信处理部分、指令解析、指令处理、设备自检、安全运算、固件更新组成 。
产品主要实现了如下功能:
1.实现ASK数字编码信号与基带信号的相互转换;
2.实现基带信号与射频信号的调制和解调;
3.实现射频收发信号的滤波与放大;
4.具备独立的MCU芯片,可以执行指令,并存储配置和校准信息;
5.支持固件更新,状态上报,便于日常产品维护使用;
6.具备高强度安全运算模块,对交易安全、通信交互进行安全控制,防止外部攻击。

产品参数Product parameters

停车场ETC天线: 停车管理机器人 产品型号: JX-PK-002
技术标准: GB/T20851-2019 工作模式: 支持联机、脱机等多样化的工作模式
电源输入: 12~24V DC POE合线器/两芯电源输入 通讯区域: 可根据应用场景不同设置读取区域(3~8m),读写更精确可靠
防护等级: IP65 外接通信接口: RS-485(带 1500V 光电隔离),RS-232
以太网(10M/100M 自适应)
PSAM 接口: 内置 2 个,符合 ISO-7816,PBOC 规格的 PSAM 卡座 存储温度: -30℃~+70℃
工作温度: -40℃~+85℃ 工作湿度: 5% ~ 95%
安装方式: 侧挂、壁挂或顶装 外壳材料: PC+铸铝
外壳尺寸: 280mm*232mm*60mm 重量: 约 2kg
平均无故障时间: >70000 小时 典型交易时间: ≦270ms
防雷: 抗 4kV 10/200μs 雷击 防静电干扰: ±6KV 接触放电;±8KV 空气放电
载波频率: 信道 1:下行 5.830GHz,上行 5.790GHz
信道 2:下行 5.840GHz,上行 5.800GHz
带宽: ≦5MHz
频率容限: ±10×10-6 最大等效劝降辐射功率: ≦+33dBm
杂散发射: ≦-36dBm/100KHz(30~1000MHz)
≦-40dBm/1MHz(2400~2483.5MHz)
≦-40dBm/1MHz(3400~3530MHz)
≦-33dBm/100KHz(5725~5850MHz) (注:对应载波 2.5 倍信道带宽以外)
邻道泄漏功率比: ≤-30dBm
天线半功率波瓣宽度: 水平面半功率波瓣宽度小于 30°
垂直面半功率波瓣宽度小于 45°
天线旁瓣电平: <-20dB
天线前后比: >+25dB 调制方式: ASK
调制系数: 0.5≤m≤0.9 频率偏移: - -
编码方式: FM0 位速率: 下行:256Kbps;上行:512Kbps
位时钟精度: ±100×10-6 唤醒方式: 16个周期14KHz方波
接收灵敏度水平: ≤-70dBm 接收频率: 5.79GHz/5.80GHz
位速率: 下行:256Kbps;上行:512Kbps 位误码率(B.E.R): 10×10-6 以内
